Hoogspanningsmasten

[Benonie]

Hier net over de grens, in Zeeuws-Vlaanderen, staat een heel ander type hoogspanningsmasten. Groen en in Y-vorm. Ze zijn ook niet zo heel hoog (35 m?) en storen minder in het landschap, vind ik.
Weet iemand daar meer over en komen die elders in Nederland ook voor?

[909]

Originally Posted by EuroMaster

Die Yangtse masten zijn er hoog, maar ook weer niet zo hoog uit. eerder een meterje of 180.

Originally Posted by xlchris

Lijkt niet zo, als je dat huis ernaast ziet.

Ze zijn echt 346,5 meter hoog en het huis lijkt er naast te staan, maar staat er een eind voor. Om een indruk te krijgen van de schaal, let op de centrale kolom in het midden van de constructie, deze bevat de lift en de trappen lopen er om heen.

[ArthurK]

Originally Posted by Sol

Dat zijn dus masten die Tennet gekocht heeft?

Onder andere. En niet alleen de masten, maar het hele hoogspanningsnet van E.On Netz is door Tennet gekocht, tot aan Beieren aan toe.

Originally Posted by Benonie

Hier net over de grens, in Zeeuws-Vlaanderen, staat een heel ander type hoogspanningsmasten. Groen en in Y-vorm. Ze zijn ook niet zo heel hoog (35 m?) en storen minder in het landschap, vind ik.
Weet iemand daar meer over en komen die elders in Nederland ook voor?

Je bedoelt waarschijnlijk de 150 kV-noodverbinding tussen Maldegem (B) en Oostburg:

Dat is een beetje vreemde eend in de bijt. Het is een grensoverschrijdende noodkoppeling. Alle andere grensoverschrijdende verbindingen tussen Nederland en België en Duitsland zijn op 380 kV; het 380 kV-net vormt de ruggegraat van het West-Europese hoogspanningsnet. 110 of 150 kV is de spanning van de regionale hoogspanningsnetten, die de stroom vervoeren van de 380 kV-trafostations naar de lokale transformatorstations die je bij vrijwel elke plaats van enige omvang vindt.

Dat er in Zeeuws-Vlaanderen een grensoverschrijdende 150 kV-lijn ligt, heeft alles te maken met de geïsoleerde ligging van het gebied in Nederland. Zeeuws-Vlaanderen is slechts met drie 150 kV-circuits onder de Westerschelde door verbonden met de rest van Nederland. De verbinding Maldegem-Oostburg is puur voor nood en bestaat ook slechts uit één circuit (een circuit bestaat uit 3 dragen, daarom hangen er altijd 3, 6, 9 of 12 draden aan een mast). Er staat mij bij dat de verbinding ook niet is overgegaan naar Tennet, maar nog steeds van Delta is.

Een dergelijke mast is vrij zeldzaam. Vrijwel alle hoogspanningsverbindingen in Nederland zijn redundant (dubbel) uitgevoerd. Hoogspanningsmasten met maar één circuit zijn behoorlijk schaars, en vaak wordt dan een ander type mast gebruikt:


Naar mijn mening ook wel een mooi vormgegeven mast. Maar over het algemeen zie je vakwerkmasten, omdat de meeste 110 kV- en 150 kV-verbindingen uit twee circuits (6 draden dus) bestaan. Bij de 220 kV- en 380 kV-verbindingen komen uitsluitend vakwerkmasten voor, naast dan die nieuwe Wintrack.

Overigens is het ondergronds brengen van 220 kV en 380 kV nog niet commercieel beschikbaar. Bij de nieuwe 380 kV-verbinding in de Randstad wordt wel een stuk ondergronds aangelegd, maar dat is nog erg experimenteel en nog zeker niet haalbaar om op grote schaal toe te passen.

[Timon91]

In dit filmpje wordt de N35/B54 Enschede-Gronau gevolgd. Vlak daarnaast ligt de 380 kV hoofdlijn naar Gronau:

[Benonie]

Originally Posted by ArthurK

Je bedoelt waarschijnlijk de 150 kV-noodverbinding tussen Maldegem (B) en Oostburg:

Inderdaad, die bedoelde ik. Vroeger dacht ik dat dit de standaardmasten waren in Nederland, maar na enkele grondiger bezoeken aan Nederland, bleek dit niet zo.
Heel erg bedankt voor de nuttige info. Ben weer wat wijzer geworden!

[ArthurK]

Originally Posted by Timon91

In dit filmpje wordt de N35/B54 Enschede-Gronau gevolgd. Vlak daarnaast ligt de 380 kV hoofdlijn naar Gronau:

Dit is ook in een bepaald opzicht een aparte verbinding, want het is één van de weinige trajecten waar vier "verdiepingen" met geleiders zijn.


De onderste verdieping heeft één 110 kV-circuit van drie draden. De bovenste drie verdiepingen hebben aan elke kant van de mast een 380 kV-bundel, in totaal dus zes bundels (dus twee circuits). Bij de verbinding Meeden-Zwolle gebruikt men een mast van drie verdiepingen voor twee 380 kV en twee 110 kV circuits:

[BMW77]

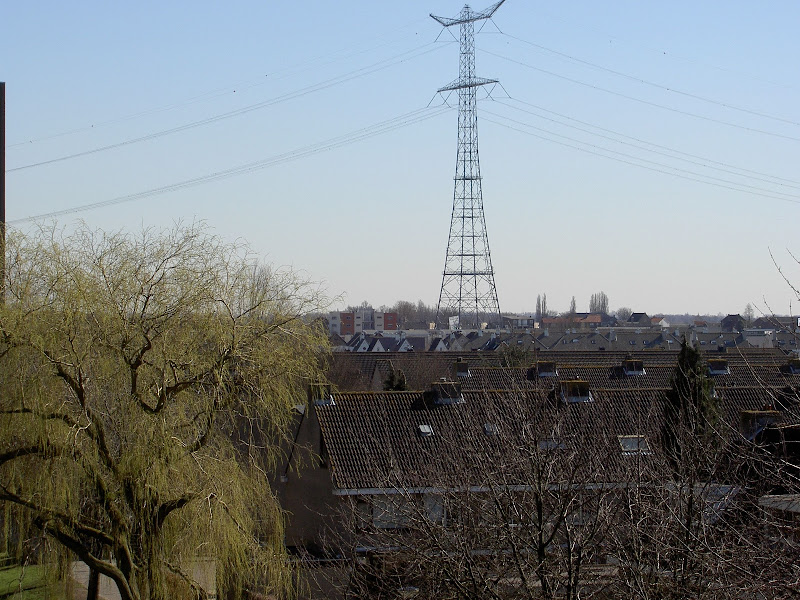

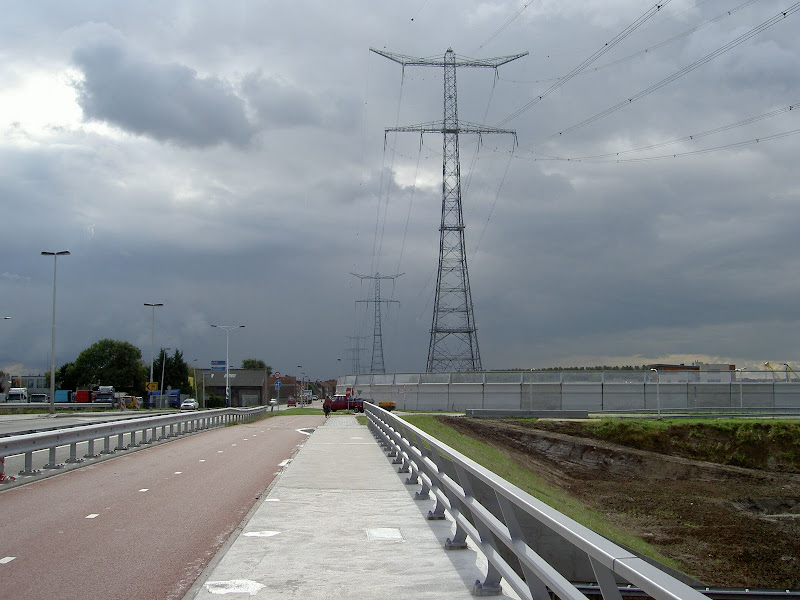

Deze gaan tussen Sliedrecht en Hardinxveld-Giessendam de Merwede over, weet de hoogte niet maar heb me laten vertellen iets van 120m. Het schijnt moeilijk te zijn om dat te vinden als ik hier teruglees.
1.

2.

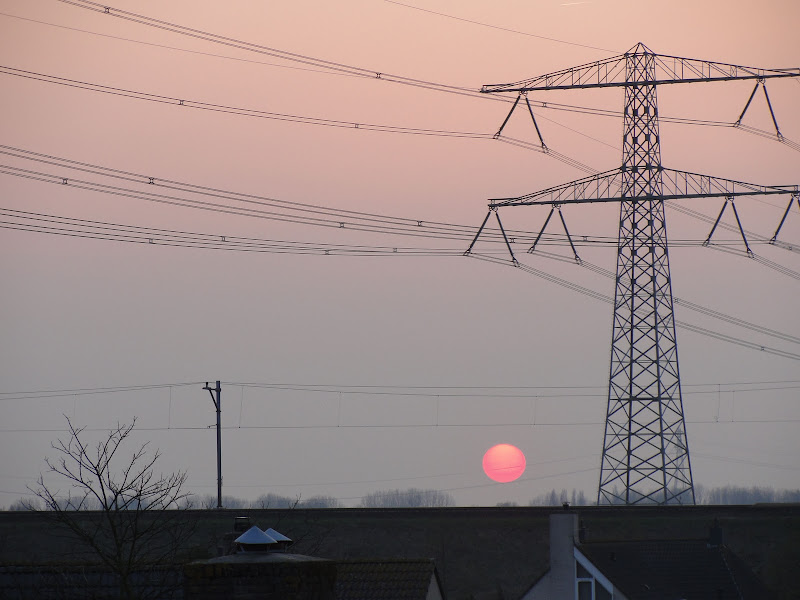

Deze staan aan de andere kant van Sliedrecht bij de grens met Papendrecht, ik geloof net zo hoog:
3.


En verder nog wat lagere:
4.

5.

[BMW77]

Er lopen dus gewoon 2 380kV lijnen door Sliedrecht heen ( vanaf Geertruidenberg en Craijenstein richting krimpen ). En omdat hier dus veel masten staan en rivieren lopen staan hier dus ook veel hogere masten.

[BMW77]

Originally Posted by hoogbouw010

Klopt het dat de hoogste hoogspanningsmasten bij Ridderkerk staan? Deze in Capelle aan den IJssel zijn ook hoog. Die wintracks zien er goed uit (aan TS: vergeet niet de fotocredits).

Even opgezocht met google:

In Krimpen aan den IJssel en Ridderkerk staan de hoogste hoogspanningsmasten van Nederland met een hoogte van 140m.

Bron: wikipedia / lijst hoogste gebouwen van nederland

[Wisma]

Zie hier de bouw van de nieuwe soort masten "Wintrack"

In de oksel van oprit A12 richting Den Haag wordt bij Bleiswijk een hoge mast opgebouwd van het klasieke vakwerktype. Het lijkt wel alsof deze een lijn boven de oude lijn moet overspannen. Metertje of 100 wellicht...

[hoogbouw010]

Mooie fotoserie achter die link, aanrader! Zag die werkzaamheden ook vanuit de trein. Bij Bleiswijk wordt een nieuw hoogspanningsstation gebouwd.

[ArthurK]

Originally Posted by Wisma

In de oksel van oprit A12 richting Den Haag wordt bij Bleiswijk een hoge mast opgebouwd van het klasieke vakwerktype. Het lijkt wel alsof deze een lijn boven de oude lijn moet overspannen. Metertje of 100 wellicht...

Ik ben daar al een tijdje niet meer langsgekomen. Het lijkt mij dat die nieuwe mast nodig is om de bestaande verbinding Krimpen-Bleiswijk af te buigen naar het nieuwe schakelstation aan de zuidzijde van de A12.

Die nieuwe wintrack-masten zijn wel erg wit... In het grijs zouden ze volgens mij een stuk minder opvallen in het landschap.

[Wisma]

Update mbt de mast in de oksel van de op- en afrit Bleiswijk aan de A12.

Zojuist even langsgereden. Ze zijn momenteel de kabels van de oude mast op de nieuwe aan het verplaatsen met een aantal telescoopkranen. De nieuwe mast staat ietwat gedraaid.... Het werken met dat staal zal ook geen pretje zijn met dit warme weer. Al het materiaal is bloedheet.

[Deventer Up]

[bjornl]

Dit type vind ik trouwens wel één van de stoerste vakwerkmasten die we hier hebben.

[Atmosphere]

Originally Posted by 909

Ze zijn echt 346,5 meter hoog en het huis lijkt er naast te staan, maar staat er een eind voor. Om een indruk te krijgen van de schaal, let op de centrale kolom in het midden van de constructie, deze bevat de lift en de trappen lopen er om heen.

En dan krijg je te horen dat de lift niet werkt..... Wat een constuctie zeg

[AEvolution]

Originally Posted by Wisma

Update mbt de mast in de oksel van de op- en afrit Bleiswijk aan de A12.

Zojuist even langsgereden. Ze zijn momenteel de kabels van de oude mast op de nieuwe aan het verplaatsen met een aantal telescoopkranen. De nieuwe mast staat ietwat gedraaid.... Het werken met dat staal zal ook geen pretje zijn met dit warme weer. Al het materiaal is bloedheet.

Inmiddels is de nieuwe mast gereed en de oude gesloopt. De nieuwe mast is niet hoger dan de oude, maar staat wel 45 graden gedraaid. Hij zal dus inderdaad gebruikt worden om de A12 over te steken naar het nieuwe transformatorstation. De nieuwe mast wordt verbonden met de WinTrack masten aan de overkant van de A12. Alle oude masten tussen Bleiswijk en Zoetermeer worden gesloopt.

[ArthurK]

Opmerkelijk: tijdens het noodweer van gisteren zijn in de Achterhoek vijf hoogspanningsmasten met 2 150kV-circuits omgevallen:




Foto's: Tennet

Een vrij opmerkelijk incident... Je zou verwachten dat stevige vakwerkmasten toch niet door de wind omver kunnen worden geblazen.

[ChrisZwolle]

Volgens Tennet was het nog nooit eerder voorgekomen dat electriciteitsmasten zijn omgewaaid in Nederland.

[EPA001]

Dat kan wel kloppen denk ik. Ik weet alleen dat er in Oost-Nederland hoogspanningsmasten afgebroken zijn vanwege extreme ijzel die het gewicht van de mast en de stroomkabel dermate deed toenemen dat de masten bezweken. En uiteraard van het Apache-helicopter incident bij een hoogspanningsmast.
