ТРЦ "Пассаж" | 2013 | cтpoитcя

[alley cat]

Не, так долбить скалу долго, а долго это сколько, и раз уж начали пускай хоть год долбят, за то потом 50 лет, или сколько он простоит, проблем с парковкой не будет.

[Antoshka]

Чисто визуально, по фотографии там уже вырыто под трёх-этажный подземный паркинг - может хватит?

[Chernov]

И дальше роют ) Чуть не вручную уже ))

[Ekb_Morlaix]

Originally Posted by hungar

да в курсе

http://fotki.yandex.ru/users/knsx/view/550640/

///

[RF66]

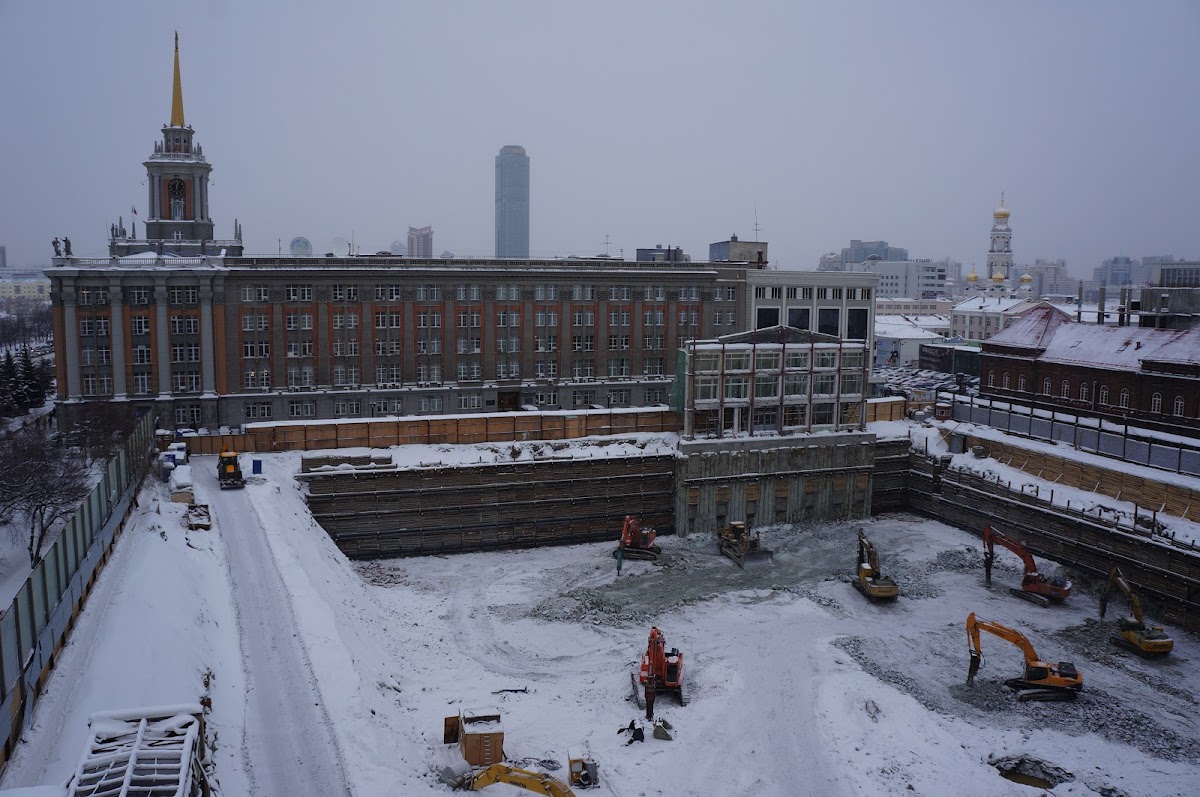

По состоянию на сегодня.

Общий вид


Центр


Справа


Слева внизу


Слева


Бригада "Тук-тук-тук"


Общий вид с городом


Работают с раннего утра до позднего вечера, но с обедом . Застал как раз в обед.

[osmant]

похоже, продвижение вперед стало совсем черепашьим...

[Medoed]

Originally Posted by osmant

похоже, продвижение вперед стало совсем черепашьим...

М-73 даже не постеснялись почти год назад (при сносе Пассажа) заявить: через полтора года откроется супер-пупер ТРЦ.
Без малого год прошёл.
Котлован даже не готов!!!

[Phantom of communism]

Originally Posted by Medoed

М-73 даже не постеснялись почти год назад (при сносе Пассажа) заявить: через полтора года откроется супер-пупер ТРЦ.
Без малого год прошёл.
Котлован даже не готов!!!

Проекта-то нет.

[GTSWAMP]

Хоть бы стена эта упала в котлован или разрушилась... такая страшная она...(главное чтобы без жертв).

[ernst87]

Originally Posted by RF66

Общий вид с городом

Я то думал там не так все плохо!!!!
А оказывается здания нет вообще!!! Кошмар!!! И это реконструкция???

[Mabutu]

Вот бы всех работников ООО "Распил", из соседнего здания со шпилем, в этом котловане закопать...
одно плохо копать придется глубоко...

[Modulor_26]

Котлован монструозный. Как будто бы небоскреб собрались строить.

[boltilos]

там же планируется многоуровневая парковка.

[osmant]

я почему-то думал, что от подземной парковки отказались?

[AlMax]

Техническое задание на устройство эскалаторов и траволаторов на объекте: ТЦ «Пассаж»

Предлагаемое оборудование должно удовлетворять следующим требованиям:
Траволаторы №1,2 (с отм-17.400 до отм. -13.950)
- Два траволатора с провозной способностью не менее 9000 чел/час.
- Скорость не менее 0,5 м/с.
- Высота подъема 3450мм.
- Длина подъема в горизонтальной проекции (от опорной пластины до
опорной пластины) 19109мм
- Ширина ступеней 1000мм.
- Угол наклона 12 град.
- Высота балюстрады на горизонтальных участках 990мм.

Траволаторы №3,4 (с отм-13.950 до отм. -10.500)
- Два траволатора с провозной способностью не менее 9000 чел/час.
- Скорость не менее 0,5 м/с.
- Высота подъема 3450мм.
- Длина подъема в горизонтальной проекции (от опорной пластины до
опорной пластины) 19109мм
- Ширина ступеней 1000мм.
- Угол наклона 12 град.
- Высота балюстрады на горизонтальных участках 990мм.

Эскалаторы №1,2 (с отм-10.500 до отм. -5.400)
- Два эскалатора с провозной способностью не менее 6750 чел/час.
- Скорость не менее 0,5 м/с.
- Высота подъема 5100мм.
- Длина подъема в горизонтальной проекции (от опорной пластины до
опорной пластины) 12076 мм
- Ширина ступеней 800мм.
- Угол наклона 35 град.
- Высота балюстрады на горизонтальных участках 930мм

Эскалаторы №3,4 (с отм-5.400 до отм. 0.000)
- Два эскалатора с провозной способностью не менее 6750 чел/час.
- Скорость не менее 0,5 м/с.
- Высота подъема 5400мм.
- Длина подъема в горизонтальной проекции (от опорной пластины до
опорной пластины) 12505 мм
- Ширина ступеней 800мм.
- Угол наклона 35 град.
- Высота балюстрады на горизонтальных участках 930мм.

Эскалаторы №5,6 (с отм 0.000 до отм. +5.400)
- Два эскалатора с провозной способностью не менее 6750 чел/час.
- Скорость не менее 0,5 м/с.
- Высота подъема 5400мм.
- Длина подъема в горизонтальной проекции (от опорной пластины до
опорной пластины) 12505 мм
- Ширина ступеней 800мм.
- Угол наклона 35 град.
- Высота балюстрады на горизонтальных участках 930мм.

Эскалаторы №7,8 (с отм +5.400 до отм. +10.800)
- Два эскалатора с провозной способностью не менее 6750 чел/час.
- Скорость не менее 0,5 м/с.
- Высота подъема 5400мм.
- Длина подъема в горизонтальной проекции (от опорной пластины до
опорной пластины) 12505мм
- Ширина ступеней 800мм.
- Угол наклона 35 град.
- Высота балюстрады на горизонтальных участках 930мм.

Эскалаторы №9,10 (с отм +10.800 до отм. +16.200)
- Два эскалатора с провозной способностью не менее 6750 чел/час.
- Скорость не менее 0,5 м/с.
- Высота подъема 5400мм.
- Длина подъема в горизонтальной проекции (от опорной пластины до
опорной пластины) 12505мм
- Ширина ступеней 800мм.
- Угол наклона 35 град.
- Высота балюстрады на горизонтальных участках 930мм.

Эскалаторы №11,12 (с отм. +16.200 до отм. +21.600)
- Два эскалатора с провозной способностью не менее 6750чел/час.
- Скорость не менее 0,5 м/с.
- Высота подъема 5400мм.
- Длина подъема в горизонтальной проекции (от опорной пластины до
опорной пластины) 12505мм
- Ширина ступеней 800мм.
- Угол наклона 35 град.
- Высота балюстрады на горизонтальных участках 930мм.

Эскалаторы №13,14 (с отм. -3.840 до отм. 0.000)
- Два эскалатора с провозной способностью не менее 6750чел/час.
- Скорость не менее 0,5 м/с.
- Высота подъема 1560мм.
- Длина подъема в горизонтальной проекции (от опорной пластины до
опорной пластины) 7400мм
- Ширина ступеней 800мм.
- Угол наклона 35 град.
- Высота балюстрады на горизонтальных участках 930мм.

Эскалаторы №15,16 (с отм. -3.360 до отм. -5.400)
- Два эскалатора с провозной способностью не менее 6750чел/час.
- Скорость не менее 0,5 м/с.
- Высота подъема 2040мм.
- Длина подъема в горизонтальной проекции (от опорной пластины до
опорной пластины) 7707 мм
- Ширина ступеней 800мм.
- Угол наклона 35 град.
- Высота балюстрады на горизонтальных участках 930мм.

Эскалаторы №17,18 (с отм. -2.160 до отм. +0.000)
- Два эскалатора с провозной способностью не менее 6750 чел/час.
- Скорость не менее 0,5 м/с.
- Высота подъема 2160мм.
- Длина подъема в горизонтальной проекции (от опорной пластины до
опорной пластины) 7878 мм
- Ширина ступеней 800мм.
- Угол наклона 35 град.
- Высота балюстрады на горизонтальных участках 930мм.

Приложение (отсутствует) : 1) рабочий проект «Уралпроектдубрава» шифр 77-10-1-АР

http://gorremstroy.com/tenders.php

[AlMax]

Техническое задание на устройство лифтов на объекте: ТЦ «Пассаж».

Лифты №1,2,3 устанавливаются в кирпичные шахты (с толщиной стен 250 мм); Лифты №4,5 устанавливаются в шахты из металлоконструкций с отм. -5.400 до 21.600 панорамные, ниже шахта лифта выполнена из кирпича. Машинные помещения не предусмотрены (увеличена высота последнего этажа).
Лифт №2 предназначены для перевозки пожарных подразделений.

Предлагаемое оборудование должно удовлетворять следующим требованиям:
Лифты №1
- грузовой лифт грузоподъемностью 1000кг.
- Скорость не менее 1м/с.
- Высота подъема 21,3м.
- Количество остановок 4 шт (-10.500;0.000;+5.400;+10.800).
- На отм.-17.400 предусмотрена металлическая распашная дверь для доступа в шахту.
- Тип кабин- глубокие, проходные.
- Ловителей на противовесе не предусмотрены.
- Перила на крыше кабины предусмотрены.
- Размеры проема дверей (в «чистоте») – 900x2000мм.
- Тип дверей – автоматические, телескопического открывания с пределом
огнестойкости E30.
- Размер кабины максимально возможный вписывающийся в шахты
размерами 1700x2730 мм
- Высота верхнего этажа 3650 мм.
- Глубина приямков 1350 мм.

Лифт №2(для пожарных подразделений)
- Грузовой лифт грузоподъемностью 1000кг.
- Скорость не менее 1м/с.
- Высота подъема 42,07м.
- Количество остановок 10 шт (-17.470; -13.950; -10.500; -5.400; 0.000; +5.400; +10.800; +16.200;+21.600;+24.600).
- При пожаре 3 остановки (-17.400;-13.950;-10.500)
- Тип кабины- глубокаяа, проходная.
- Ловителей на противовесе не предусмотрены.
- Перила на крыше кабины предусмотрены.
- Размеры проема дверей (в «чистоте») – 900x2000мм.
- Тип дверей – автоматические, телескопического открывания с пределом
огнестойкости EI60.
- Размер кабины максимально возможный вписывающийся в шахты
размерами 1700x2730 мм
- Высота верхнего этажа 3650 мм.
- Глубина приямков 1350 мм.

Лифты №3 (для загрузки кафе)
- грузовой лифт грузоподъемностью 1000кг.
- Скорость не менее 1м/с.
- Высота подъема 31.3м.
- Количество остановок 3 шт. (-10.500; 0.000; +10.800; +21.600; +16.200)
- Тип кабин- глубокая проходная
- Ловителей на противовесе не предусмотрены.
- Перила на крыше кабины предусмотрены.
- Размеры проема дверей (в «чистоте») – 900х2000мм
- Тип дверей- автоматические, телескопического открывания с пределом
огнестойкости E30.
На отметках 0.000; +10.800 установить распашные противопожарные двери.
- Размер кабины максимально возможный вписывающийся в шахты
размерами 1700х2730мм
- Высота верхнего этажа 3650 мм.
- Глубина приямков 1350 мм.

Лифты №4,5 (панорамные с отм. -5.400)
- Два пассажирских лифта грузоподъемностью 1000кг.
- Скорость не менее 1м/с.
- Высота подъема 39м.
- Количество остановок 9 шт. (-17.400; -13.900; -10.500; -5.400; 0.000; +5.400; +10.800; +16.200; +21.600)
- Тип кабин- глубокие, проходные.
- Ловителей на противовесе не предусмотрены.
- Перила на крыше кабины предусмотрены.
- Размеры проема дверей (в «чистоте») – 900x2100мм.
- Тип дверей- автоматические, стеклянные, телескопического открывания с пределом огнестойкости E30.
- Размер кабины максимально возможный вписывающийся в шахты
размерами 2000x2200 мм. Кабина со стеклянными стенами необходимыми для панорамных лифтов.
- Высота верхнего этажа 3400 мм.
- Глубина приямков 1500 мм.

Приложение (отсутствует) : 1) рабочий проект «Уралпроектдубрава» шифр 77-10-1-АР

http://gorremstroy.com/tenders.php

[Antoshka]

таким образом котлован должен быть метров 18?

[Malahit]

Originally Posted by Antoshka

таким образом котлован должен быть метров 18?

То есть вырыли от силы 2/3 от объёма котлована.

[fut13]

Еще год будут с ямой возиться? Или сколько им еще времени может понадобиться?

[Malahit]

Хотя подумалось, что 0,000 уровень может быть выше уровня кромки котлована метра на 3 м (цокольный этаж).
