SC/RS | Rio Uruguai | Usina Hidrelétrica Foz do Chapecó ( 855 MW)

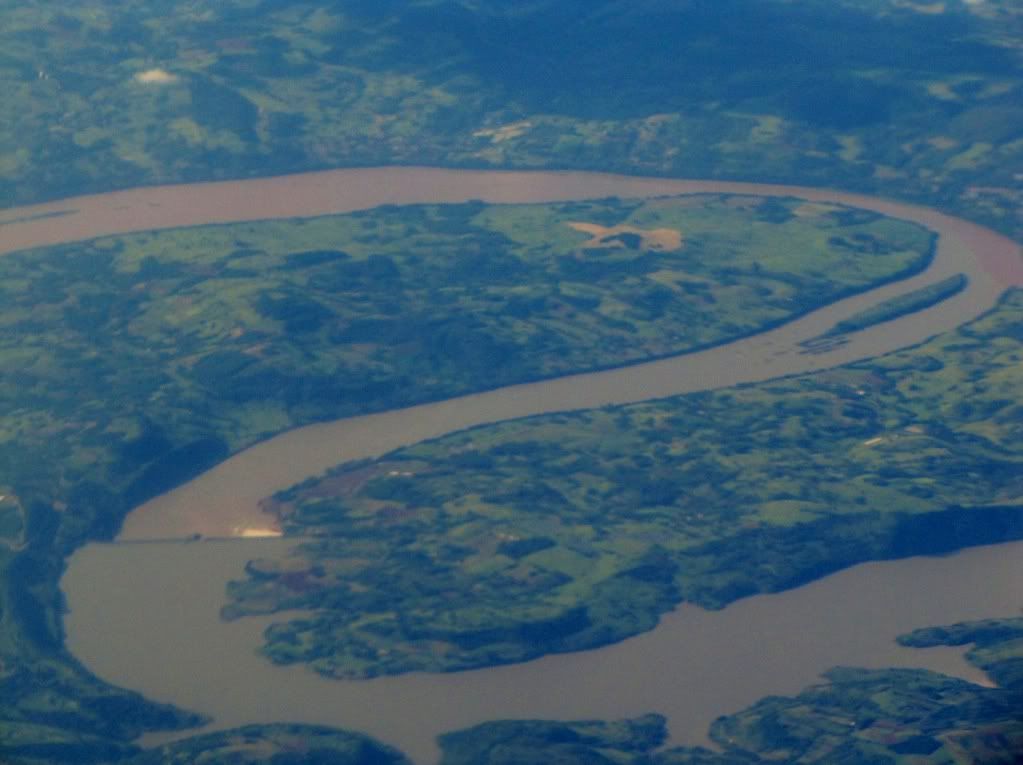

Localização

Fonte

Esquema de funcionamento

Fonte


Rio: Uruguai
Potência instalada: 855 MW
Energia assegurada: 432 MW médios
Unidades geradoras: 4
Turbinas: tipo Francis, com 214 MW cada
Barragem:
Barragem de enrocamento com núcleo asfáltico
48 metros de altura
598 metros de extensão
Vertedouro: 15 comportas de 18,70 x 20,60m
Vazão Máxima de projeto: 62.190 m3/s (a vazão máxima na Usina Hidrelétrica de Itaipu é de 62.200 m3/s)
Tomada d‘água: com 4 comportas
Circuito de adução:
2 túneis na margem esquerda com 18,00 x 18,15 m cada
357 m de comprimento
Reservatório:
Nível máximo normal: 265 metros do nível do mar
Nível mínimo operacional: 264 metros do nível do mar
